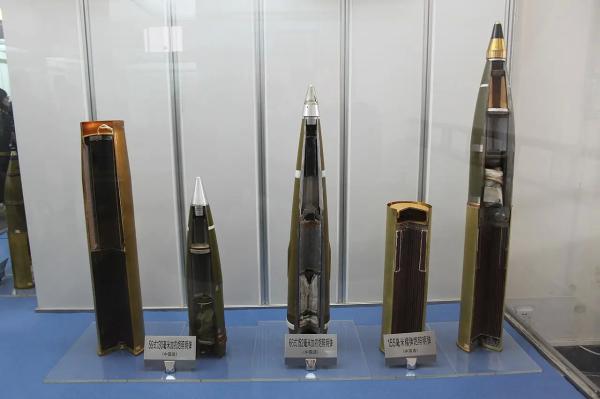

Артиллерийские выстрелы китайского производства. Крайние справа — гильза и снаряд калибра 155 мм
Беспилотные авиационные системы включают разные пусковые устройства, и регулярно предлагаются новые. Например, китайские специалисты завершили разработку оригинального устройства для запуска БПЛА при помощи артиллерийских орудий. Изделие «Тяньянь» представляет собой снаряд необычной конструкции, вмещающий беспилотник и набор вспомогательных устройств.
Долгожданный результат
Как сообщают китайские СМИ, проект «Тяньянь» («Небесный глаз») стартовал еще в 2013 г. Его разработкой занимались несколько организаций из состава корпорации NORINCO. Позже проектом заинтересовалась Народно-освободительная армия, и он получил необходимую поддержку.
Предложенный способ запуска БПЛА, в теории, позволял получить ряд важных преимуществ. При этом он накладывает различные ограничения технического характера. Разработчикам нового проекта пришлось решать несколько сложных задач, и на это ушло немало времени.
Завершить разработку системы «Тяньянь» удалось лишь недавно. NORINCO создала специальный снаряд с отсеком для БПЛА, сам беспилотник, а также набор сопутствующего оснащения. В последние годы все компоненты системы прошли испытания по отдельности, а затем и совместную проверку.
20 июня 2025 г. китайское издание South China Morning Post сообщило об успешном проведении испытаний нового снаряда. О проведении таких мероприятий и об их результатах оно узнало от организаций-разработчиков проекта.
Испытания состоялись на одном из артиллерийских полигонов в западной части Китая и включали два этапа. На первом пять снарядов «Тяньянь» протестировали на земле. Проверялась работа устройств, отвечающих за сброс полезной нагрузки. Затем выполнили пять выстрелов с применением аналогичных изделий. Все снаряды отработали штатно и подтвердили работоспособность в любых условиях, несмотря на все нагрузки.

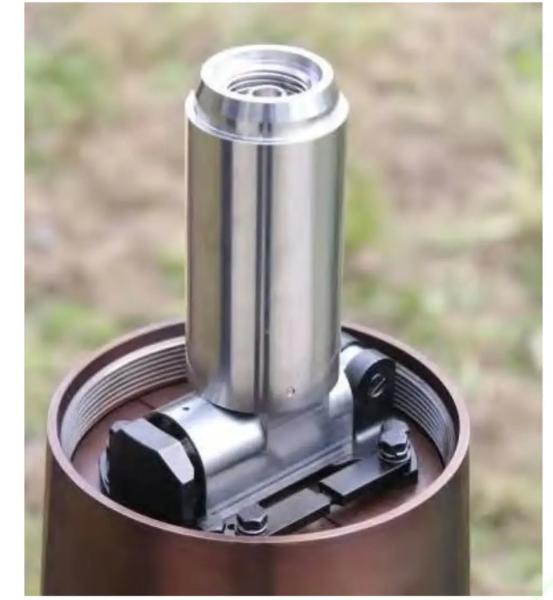

Устройство разделения снаряда «Тяньянь». Вероятно, оно скрывается в головной части боеприпаса
Результаты недавних испытаний дают повод для оптимистичных прогнозов. Можно ожидать, что в ближайшее время система «Тяньянь» пройдет следующие этапы испытаний, по итогам которых поступит на вооружение НОАК. Тем не менее, китайская армия, как всегда, не комментирует проводимые работы и не уточняет свои планы.
Проблемы и решения
Идея запуска беспилотников артиллерией интересна по нескольким причинам. В целом речь идёт о возможности значительного улучшения характеристик лёгкой беспилотной системы без необходимости создания сложных дополнительных средств. Так, система «Тяньянь» может использоваться с существующими ствольными орудиями доступных типов.
Современные системы большого калибра способны отправить снаряд на расстояние в десятки километров, а его полёт занимает минимальное время. Поместив БПЛА в такой снаряд, можно значительно увеличить его боевой радиус и скорость выхода в требуемый район. Кроме того, благодаря снаряду беспилотник сэкономит энергию, за счёт чего улучшит дальность и продолжительность полёта.
При этом имеются серьезные затруднения. Так, габариты снаряда-контейнера ограничивают максимальные размеры и иные параметры беспилотника. Кроме того, БПЛА должен выдержать высокие перегрузки при выстреле. Также существует проблема разделения снаряда и его полезной нагрузки в заданной точке траектории.
Судя по последним новостям, NORINCO и другие участники проекта «Тяньянь» успешно справились со всеми этими проблемами. Им удалось создать снаряд с объёмом под БПЛА, а также показать его работоспособность на испытаниях.
Технические особенности
К настоящему времени раскрыта только часть технических сведений о снаряде «Тяньянь». Также показали один из его ключевых элементов. Однако доступные данные позволяют составить достаточно полную картину.

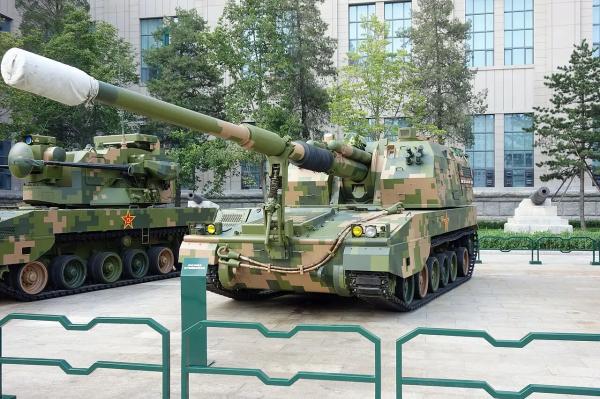

155-мм самоходная гаубица PLZ-05
Снаряд нового типа в целом похож на стандартные боеприпасы для артиллерии. Он выполнен в калибре 155 мм, дающем оптимальное соотношение объёма и прочих характеристик. Кроме того, системы такого калибра имеют широкое распространение в НОАК и других армиях.
Корпус снаряда собран из нескольких секций. Основную его часть занимает полезная нагрузка. Также внутри размещается устройство разделения оригинальной конструкции. Оно должно в заданный момент времени, на требуемой точке траектории, сбросить полезную нагрузку.
NORINCO не уточняет модели БПЛА, совместимые с новой системой запуска. Вероятно, для снаряда «Тяньянь» пришлось разработать новые беспилотники. При выстреле БПЛА сталкивается с перегрузкой до 3000 ед., и это предъявляет особые требования к его конструкции, его размещению внутри снаряда и т.д.
Подробная информация о беспилотниках для снаряда отсутствует. Вероятно, это компактные складные мультикоптеры с камерой для разведки. Также БПЛА такого размера может нести небольшой боезаряд и выполнять ударные функции.
При создании устройства разделения решили отказаться от любой электроники, способной отказать под нагрузкой. Вместо неё используется пиротехническая система. По принципу действия она похожа на т.н. артиллерийские трубки прошлого, но выполнена с применением современных материалов и технологий. За счёт этого удалось получить высокую точность, необходимую для своевременного сброса БПЛА.
Устройство имеет Т-образный корпус с дополнительными устройствами. Внутри имеется трубка сложной формы с пиротехническим составом на основе азида свинца и бора. При выстреле состав загорается, и пламя проходит через трубку внутри устройства. В заданный момент времени, с высокой точностью, пламя инициирует вышибной заряд, отделяющий контейнер с БПЛА от остальной части снаряда. Затем группа зарядов сбрасывает секции корпуса.

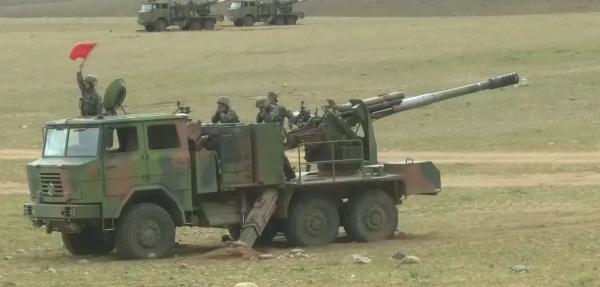

Колёсная САУ PLC-09
По всей видимости, после отделения от контейнера БПЛА раскладывает лучи с винтомоторными группами, устанавливает связь с оператором и начинает полёт. Далее беспилотник работает так же, как и при традиционных способах запуска, но получает некоторые преимущества.
Артиллерия и беспилотники
Идея превращения артиллерийского боеприпаса в носитель лёгкого БПЛА появилась достаточно давно. По ряду причин она пока не получила особого развития. Прогрессу в этой области мешали технические трудности разного рода в сочетании с ограниченными преимуществами перед системами традиционного вида.
Тем не менее, китайские специалисты занялись этой темой и получили желаемый результат, хотя на это и понадобилось 12 лет. Им удалось создать работоспособный снаряд-контейнер, вмещающий небольшой мультикоптер с разведывательным или ударным оснащением.
Следует обратить внимание на основные технические решения проекта «Тяньянь». Для достижения поставленных целей специалистам NORINCO пришлось с нуля создавать сам снаряд, его основные компоненты и даже полезную нагрузку. В частности, для снаряда они разработали оригинальное пиротехническое устройство разделения с точностью работы на уровне современной электроники.
Представляет интерес и конструкция штатного БПЛА, а также средств его установки. Беспилотник, способный выдержать перегрузки при выстреле, можно считать отдельным достижением китайской промышленности, не менее важным, чем новый снаряд.
Правильность использованных решений удалось подтвердить в рамках полигонных испытаний. Пять 155-мм снарядов успешно доставили беспилотную нагрузку в район условной цели и выбросили её в заданной точке траектории. Этого достаточно для общей демонстрации технологий, но могут понадобиться дополнительные испытания.
Если новый снаряд «Тяньянь» планируется к принятию на вооружение НОАК, то в ближайшем будущем могут пройти новые испытания. В течение некоторого времени изделия этого типа будут демонстрировать свои возможности, а потенциальный заказчик сможет накопить опыт и статистику. Какие выводы он сделает из них, пока неизвестно.
