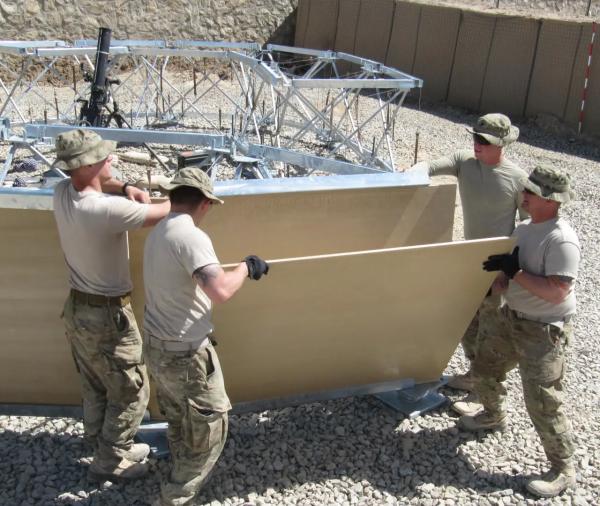

Сборка укрытия MPS в ходе демонстрации 2012 г.
Одной из задач Корпуса инженеров армии США (USACE) является возведение различных укрытий для размещения войск и объектов. С этой целью в начале десятых годов была разработана система быстровозводимых укрытий MPS, рассчитанная на противодействие характерным угрозам того времени. В дальнейшем эта система дорабатывалась и совершенствовалась. Недавно USACE представил модернизированную систему и её улучшенные элементы.
Модульная защита
«Модульная система защиты» Modular Protective System (MPS) разрабатывалась профильными организациями Корпуса инженеров на рубеже двухтысячных и десятых годов. Проект запустили в связи с продолжавшейся тогда войной с терроризмом и её специфическими угрозами.
Цель проекта MPS заключалась в создании набора универсальных модулей для строительства быстровозводимых укрытий. Такие сооружения должны были защищать людей, технику и различное имущество от характерных угроз того времени: пуль и осколков, неуправляемых ракет и миномётных мин.
Используя имеющийся опыт, USACE в минимальное время разработал новую систему укрытий и довел её до полигонных испытаний. По итогам тестирования систему MPS рекомендовали к принятию в эксплуатацию. Вскоре началось серийное производство новых модулей, а также их освоение в строевых частях.

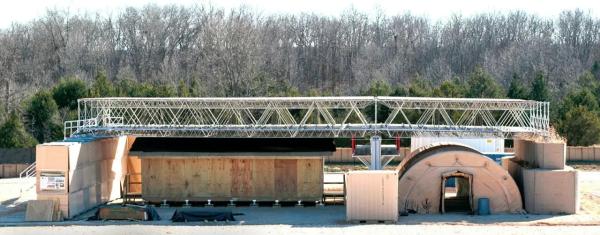

Готовое укрытие
Громкая демонстрация
В апреле 2012 г. на одной из баз армии США состоялась демонстрация новой разработки. На мероприятии присутствовали представители различных структур Пентагона и гражданских организаций. Кроме того, позже Инженерный корпус рассказал о проведённых испытаниях в открытой публикации.
Из модулей MPS собрали типовой опорный пункт армии США, использовавшийся в горячих точках того времени. В его составе присутствовали укрытие для личного состава, наблюдательная вышка, а также различные позиции для вооружения, включая окоп с миномётом. При строительстве и оснащении также использовались некоторые другие перспективные разработки. Роль условного противника взяли на себя несколько снайперов и сапёров.
Снайперы обстреливали модульное сооружение и пытались поразить цели внутри, но не преуспели в этом. Затем имела место имитация миномётного обстрела. Две миномётные мины подорвали на крыше укрытия и рядом с ним, на условной позиции миномётчиков. Следующую атаку провел условный смертник, подорвавшийся у входа в опорный пункт. Затем за пределами сооружения сработало самодельное взрывное устройство на автомобиле.
В результате всех обстрелов и подрывов модули MPS получили те или иные повреждения, включая требующие срочной замены. Однако пули и осколки не смогли проникнуть внутрь защищённого объёма. Условные обитатели опорного пункта, несмотря на все усилия условного противника, не пострадали.

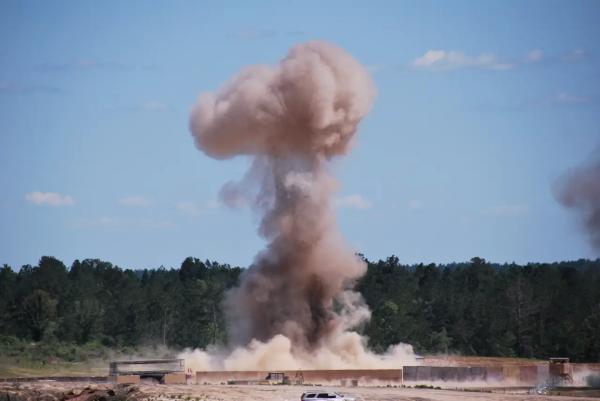

Подрыв боеприпаса на крыше укрытия
По итогам такой демонстрации система MPS и другие современные разработки получили высокую оценку. Официальные лица говорили о высокой эффективности всех этих систем и изделий, а также отмечали необходимость их скорейшего внедрения в практику.
Новая версия
Первый вариант системы MPS разрабатывался с учётом угроз, характерных для своего времени. Модули системы могли защитить от стрелкового оружия, некоторых видов артиллерии и подрыва. Однако за прошедшее время характер угроз в зонах боевых действий изменился, и USACE пришлось модернизировать систему укрытий.
Боевые действия последних лет показали потенциал беспилотной авиации ударного назначения. Даже лёгкие БПЛА с боеприпасом на борту могут представлять опасность для людей, техники и укрытий. Эту угрозу требовалось учесть при модернизации системы MPS.
С целью улучшения защиты от БПЛА были переработаны модульные перекрытия, известные как MPS Overhead Cover (MPS-OHC). За счёт изменения их конструкции и использования других материалов удалось повысить стойкость к ожидаемым угрозам. Также некоторые изменения внесли в конструкцию других модулей.

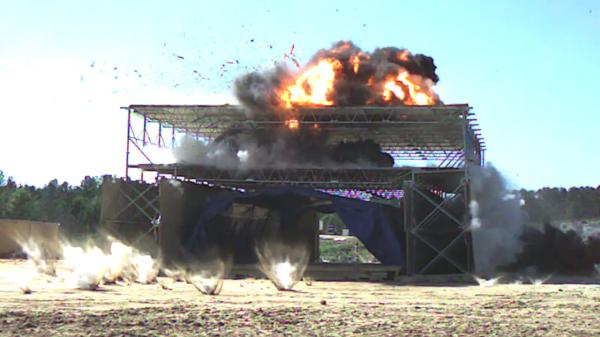

Атака условного противника
Несколько месяцев назад модернизированная система MPS вышла на испытания. В условиях полигона успешно подтвердили способность новых перекрытий защищать от беспилотной угрозы. Также показали большее удобство работы, транспортировки и т.д. Испытания успешно завершились в апреле.
По всей видимости, в ближайшее время модернизированная система MPS пойдёт в серию и поступит в инженерные части. Можно ожидать, что в обозримом будущем армия получит большое количество новых модулей и комплектов требуемого состава. USACE недавно опубликовал стоимость таких комплектов, и она позволит Пентагону выполнить переоснащение без чрезмерно высоких затрат.
Модули защиты
В целом система MPS включает два основных компонента: модуль стены и модуль перекрытия. Также предусматриваются различные вспомогательные устройства и конструкции для соединения модулей, установки на готовые сооружения или объекты и т.д. Конструкция модулей обеспечивает высокую гибкость применения.
Стены укрытия собираются из соответствующих модулей. Каждый из них имеет каркас в виде куба высотой ок. 1 м из металлического профиля с набором внутренних раскосов. Модули стыкуются друг с другом боковыми сторонами, что позволяет собрать конструкцию нужной длины, высоты и формы. Получившийся каркас снаружи и изнутри оснащается навесными защитными панелями. Конструкция этих изделий не уточняется.

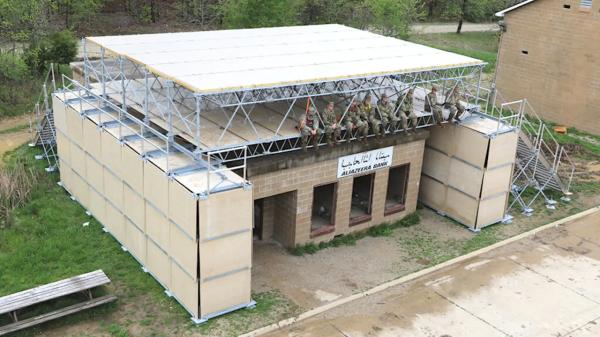

Модернизированный вариант MPS на испытаниях 2025 г.
Перекрытия MPS-OHC выполнены на основе горизонтальных ферм. Снизу и сверху на них устанавливаются два набора защитных панелей. В последней модернизации усилили каркас, а также доработали панели. Защитные элементы стали толще и имеют многослойную конструкцию. Средний слой выполнен из бетона, а внешние делаются из эластичного полимера.
Предлагается несколько вариантов укрытий на основе MPS. Простейший предусматривает сборку стен нужной конфигурации и установку поверх них модульной крыши. Такая постройка может иметь разные размеры и высоту, соответствующие текущим требованиям. Кроме того, возможно использование стен или крыши двойной толщины для усиления защиты.
При необходимости может использоваться только крыша MPS-OHC. В таком случае она монтируется поверх существующей постройки. Также разработаны крепления для монтажа подобной защиты на стандартных грузовых контейнерах — такую защиту можно монтировать на судах.
На данный момент USACE планирует выпускать восемь вариантов комплекта MPS. Они имеют разный состав и позволяют построить укрытие размером от 9,1 х 4,5 м до 16 х 4,5 м. Возможно расширение постройки за счёт дополнительных наборов деталей. Комплекты в разобранном виде перевозятся в стандартных 20-футовых контейнерах. Предполагаемая стоимость составляет от 120 до 260 тыс. долл. за комплект.
Комплекты в контейнерах могут перевозиться любым подходящим транспортом. Монтажные работы не требуют особых навыков персонала. При этом для установки длинномерных перекрытий нужен вилочный погрузчик или иная техника с подобными возможностями. Сборка всего укрытия, в зависимости от его размеров и конфигурации, занимает не более нескольких часов.
Своевременная реакция
Таким образом, Корпус инженеров армии США пытается вносить свой вклад в защиту частей и подразделений от актуальных угроз. В прошлом он разработал модульную систему быстровозводимых укрытий, учитывавшую риски того времени. Теперь USACE провел её модернизацию и обещает рост общих показателей, а также защиту от новых угроз.
Утверждается, что новый вариант системы MPS сохранил все функции и преимущества базовой версии, а также получил новые возможности. Он должен защищать от стрелкового оружия, осколков, взрывных устройств, артиллерии и даже БПЛА. Сообщается, что такие возможности были подтверждены в ходе недавних испытаний.
Тем не менее, новый вариант укрытий MPS пока не прошел полноценную проверку практикой. Такие комплекты ещё не развертывались в зонах боевых действий и не подвергались полноценным атакам. Как скоро модернизированная система сможет показать свой потенциал в реальной операции и какие результаты при этом будут получены, пока неизвестно.
Источник: topwar.ru
