Согласно израильской военной доктрине, обеспечение надёжной противовоздушной и противоракетной обороны в первую очередь должно достигаться за счёт превосходства в воздухе и превентивного уничтожения средств нападения до их применения противником. Предполагается, что истребители-перехватчики будут встречать вражеские воздушные цели, уцелевшие после ударов по местам их базирования на значительном удалении от объектов, которые они пытаются атаковать. Однако истребительная авиация неспособна сбивать баллистические ракеты, и последним рубежом на их пути являются ракетные перехватчики, запускаемые с наземных пусковых установок.
В российских СМИ, освещающих израильско-иранский конфликт, очень часто встречаются разного рода неточности в описании устройства и результатов боевой работы системы противоракетной и противовоздушной обороны Израиля. Зачастую на основании видеороликов, фиксирующих моменты отдельных прилётов иранских баллистических ракет по израильским городам, делаются выводы о неэффективности или даже полной недееспособности системы противоракетной обороны в целом. В данной публикации предпринята попытка кратко рассказать о противоракетных и противовоздушных системах Армии обороны Израиля и на основании имеющихся данных дать анализ её эффективности.
Структура израильской объектовой системы ПВО и ПРО
В Армии обороны Израиля объектовые системы противовоздушной и противоракетной обороны находятся в составе Командования ПВО (516-я дивизия ПВО), которое напрямую подчиняется штабу Воздушно-космических сил.
Базовой единицей является взвод. Из трёх-четырёх взводов формируется рота (батарея). Батареи сведены в отдельные огневые батальоны (дивизионы), находящиеся под непосредственным управлением штаба ПВО.
В настоящее время в составе Командования ПВО три сектора: Северный, Центральный и Южный. Их защищают семь огневых батальонов: 66-й, 136-й, 137-й, 138-й, 139-й, 946-й, 947-й. Также имеется 533-й отдельный мобильный батальон связи, 883-й учебный батальон (школа ПВО) и 168-е крыло тылового обеспечения, обслуживающее базы хранения и включающее в себя ремонтные подразделения и три батальона охраны. За оповещение населения и выдачу целеуказания противоракетным системам отвечает Центр отображения ракетных угроз, взаимодействующий с Командованием тыла.
На вооружении огневых дивизионов стоят противоракетные системы Arrow 2 и Arrow 3, ЗРК Kela David, MIM-104 Patriot PAC-2/GEM+, Barak MX и SPYDER, противоракетные системы ближнего действия Iron Dome, а также боевые лазеры Light Blade и Iron Beam.
Радиолокационные средства израильской системы ПВО и ПРО
Как известно, любая система ПВО и ПРО опирается на радиолокационные средства обнаружения. В прошлом израильские радиотехнические подразделения эксплуатировали в основном радиолокаторы и средства связи американского производства. В 1990-е годы ситуация стала меняться, и на вооружении по большей части стоят радары национального производства. Основным поставщиком радиолокационных станций для Армии обороны Израиля является компания Elta Systems, являющаяся дочкой Israel Aerospace Industries.

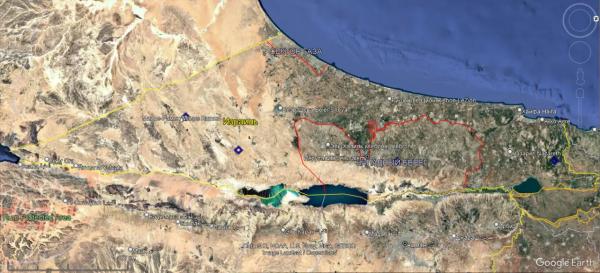

Схема размещения стационарных радиолокационных постов на территории Израиля
В настоящее время на территории Израиля функционируют три радиолокационных поста, расположенные на возвышенностях со стационарными РЛС сантиметрового и дециметрового диапазона, укрытыми радиопрозрачными сферическими обтекателями, и один аэростатный радиолокационный пост.

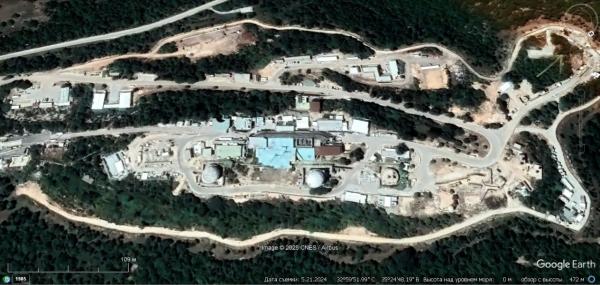

Спутниковый снимок Google Earth: стационарный радиолокационный пост на горе Мерон. Здесь же находится командный пункт северного сектора ПВО. Снимок сделан в мае 2024 года
Радиотехнические подразделения также придаются зенитным ракетным батальонам, вооруженным противовоздушными и противоракетными системами. Кроме того, для своевременного обнаружения воздушных целей (крылатых ракет и БПЛА) и выдачи целеуказания комплексам ПВО могут привлекаться самолёты ДРЛО G550 CAEW и БПЛА Eitan.

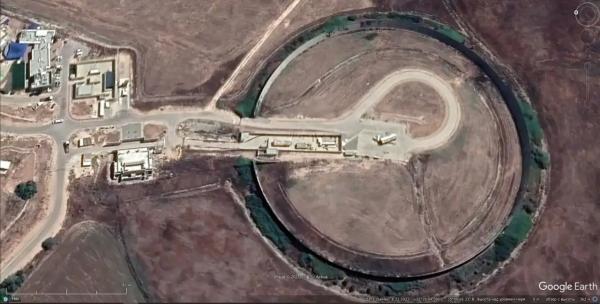

Площадка для привязного аэростата радиолокационной разведки системы Hila расположена в 10 км к югу от города Димона, неподалёку от израильского ядерного центра.
Аэростатная разведывательно-дозорная система EL/I-330 MPAS (англ. Multi-Payload Aerostat System) с использованием РЛС EL/M-2083 создана компанией Israel Aircraft Industries.

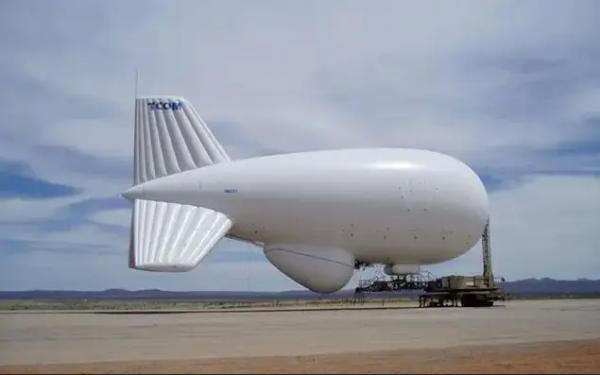

Подъём в воздух РЛС с фазированной антенной решёткой осуществляется аэростатом американского производства TCOM 32M, который имеет длину 32 м, грузоподъёмность до 225 кг и способен нести дежурство на рабочей высоте 900 метров в течение 15 дней. Для транспортировки и подъёма аппарата в воздух используется мобильная платформа. Полученные данные передаются на наземный пункт управления по оптоволоконному кабелю. Запас кабеля составляет 2700 метров.

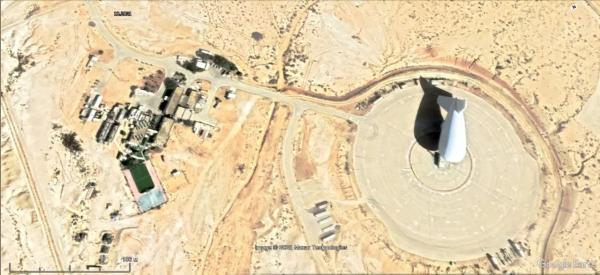

Спутниковый снимок Google Earth: израильский аэростатный комплекс радиолокационной разведки, развернутый в 10 км к югу от Димона
По информации, представленной на сайте компании IАI, радиолокатор, установленный на аэростате, способен обнаруживать маловысотные воздушные цели на дальности, превышающей 250 км. Максимальная дальность обнаружения – до 500 км. Однако неизвестно, может ли радиолокационный комплекс, установленный на аэростате, осуществлять выдачу целеуказания или предназначен только для раннего обнаружения.
На авиабазе Эйн-Шемер примерно в 6 км к востоку от Хадеры в округе Хайфа функционирует РЛС EL/M-2080S Super Green Pine (Green Pine Block-B), предназначенная для обнаружения баллистических ракет и выдачи целеуказания системам противоракетной обороны и имеющая дальность обнаружения до 900 км. Ещё две станции типа EL/M-2080 Green Pine имелись на авиабазах Сдот-Миха и Пальмахим.
Спутниковый снимок Google Earth: РЛС EL/M-2080S Super Green Pine на авиабазе Эйн-Шемер
Радиолокационные станции семейства Green Pine являются транспортируемыми, но не мобильными. Для развёртывания на специально подготовленной площадке уходит около суток. РЛС с АФАР работает в частотном диапазоне 500 МГц – 2000 МГц и может осуществлять обнаружение, сопровождение и наведение противоракет. Согласно рекламным данным, имеется возможность одновременного сопровождения более 30 целей, летящих на скорости более 3000 м/с.
Антенна состоит из 2000-2300 приемо-передающих модулей и весит более 50 т. Также в состав радиолокатора входят трансформаторы, дизельные генераторы энергоснабжения, система охлаждения и пункт управления, сопряженный со средствами связи.
В 2012 году на горе Керен в пустыне Негев была развёрнута американская РЛС AN/TPY-2, работающая в частотном диапазоне 8,55-10 ГГц. Эта станция, созданная компанией Raytheon, изначально предназначалась для обнаружения тактических и оперативно-тактических баллистических ракет, сопровождения и наведения на них ракет-перехватчиков в составе системы противоракетной обороны THAAD.

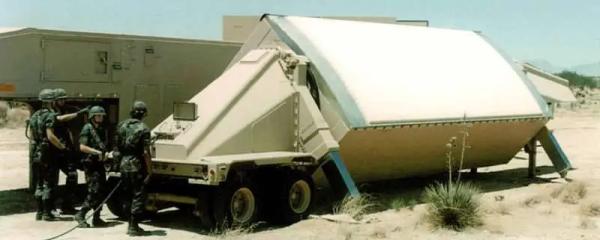

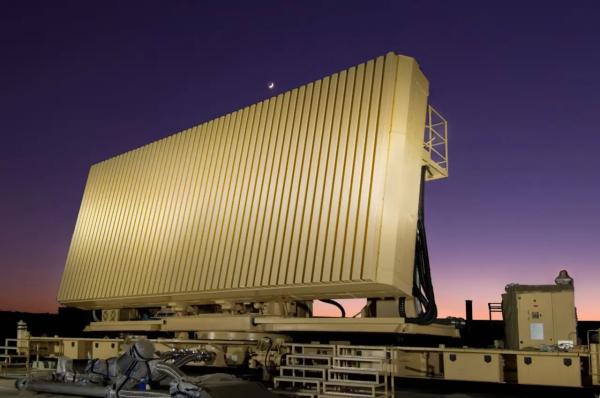

РЛС AN/TPY-2
При дальности обнаружения боеголовок 1000 км и угле сканирования места 10-60° данная станция обладает хорошей разрешающей способностью, достаточной для выделения цели на фоне обломков ранее уничтоженных ракет и отделившихся ступеней. Согласно рекламной информации компании Raytheon, РЛС AN/TPY-2 может использоваться не только совместно с комплексом THAAD, но и в составе других систем ПРО.

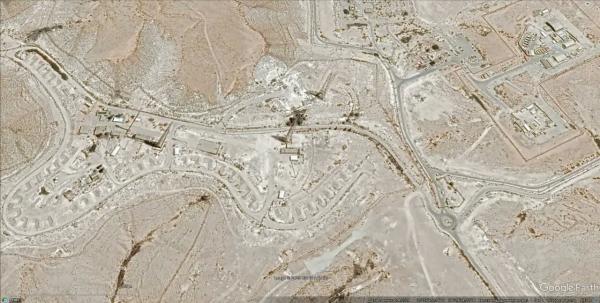

Спутниковый снимок Google Earth: военная база на горе Керен в пустыне Негев
Ряд источников утверждает, что объект, расположенный на горе Керен, известный как Site 512, является ключевым элементом системы раннего предупреждения о ракетном нападении, который находится под управлением американских военных и обслуживается личным составом 1-й бригады Командования космической и противоракетной обороны армии США. В СМИ писали, что в этом районе также развёрнута батарея системы ПРО THAAD, но официально это не подтверждено.

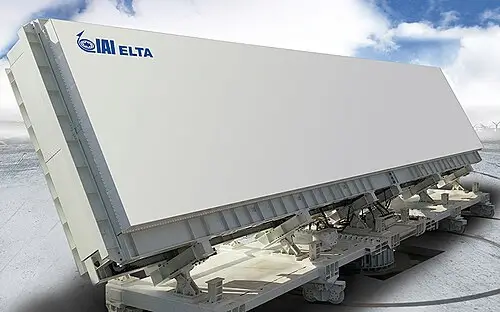

Примерно 10 лет назад компания Elta Systems представила новый надгоризонтный радар с АФАР EL/M-2090 TERRA, предназначенный для дальнего обнаружения баллистических ракет.
РЛС EL/M-2090 TERRA, обладающая высокой энергетикой, может работать в разных диапазонах: UHF и S-диапазоне. За счёт чего достигается высокая помехозащищённость, точность измерения и дальность. Характеристики станции не раскрываются, и о том, где она развёрнута, информации нет.
Компания Elta Systems с 2008 года ведёт поставки радиолокаторов семейства EL/M-2084, которые полностью вытеснили устаревшие радары американского производства AN/TPS-43 и используются в качестве РЛС дежурного режима для контроля воздушного пространства и выдачи целеуказания различным противовоздушным и противоракетным системам малой и средней дальности.

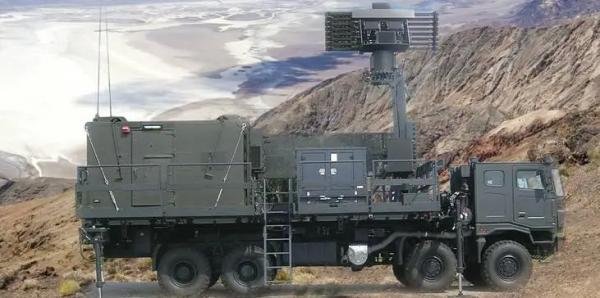

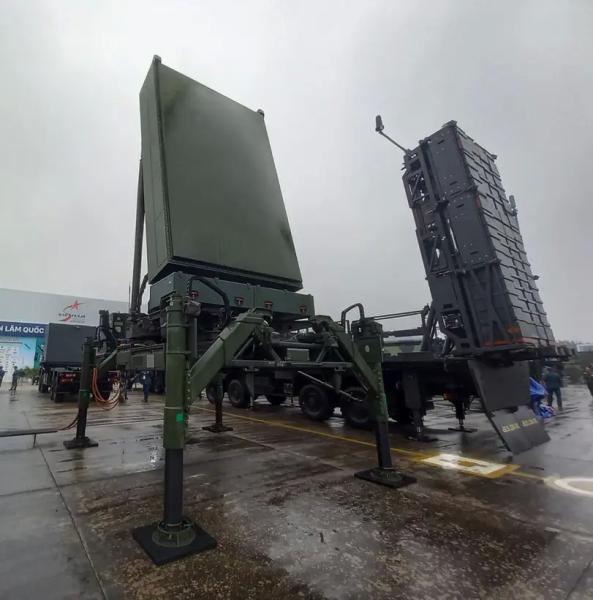

Антенный пост РЛС EL/M-2084MMR, используемый в составе ЗРК SPYDER
В трёх координатных радиолокаторах семейства EL/M-2084, работающих в S-диапазоне, применена технология активной фазированной антенной решетки. Базовая модификация EL/M-2084 MMR имеет инструментальную дальность обнаружения около 470 км.

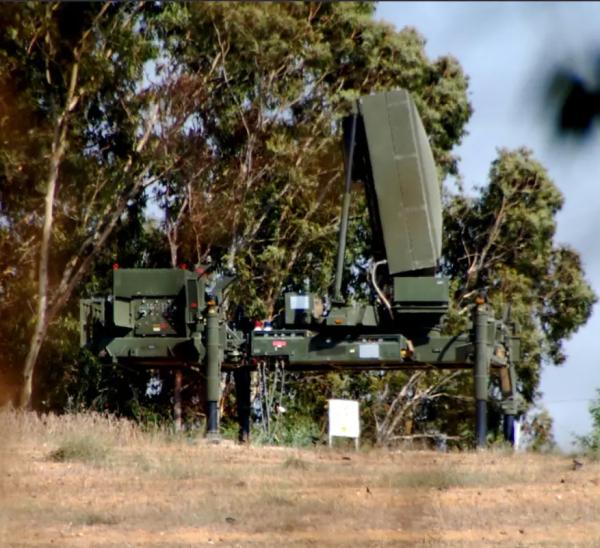

Антенный пост РЛС EL/M-2084 M-MMR
Армия обороны Израиля также использует компактные станции EL/M-2084 M-MMR, предназначенные для обнаружения угроз на средней дальности и управления огнём системы Iron Dome, разработанной для перехвата крупнокалиберных артиллерийских снарядов и ракет на дистанции от 4 до 70 км.
Мобильная трёхкоординатная РЛС EL/M 2106 ATAR 3D, работающая в частотном диапазоне 1,5-2 ГГц, имеет инструментальную дальность до 180 км. Низколетящие дроны-камикадзе обнаруживаются на дальности 40-60 км. Имеется возможность сопровождения одновременно 60 целей и трансляции данных в общую сеть для обмена с другими зенитными комплексами.
РЛС EL/M 2106 ATAR 3D
Аппаратная часть радиолокатора и антенный пост могут монтироваться на различные шасси или буксируемые фургоны.
Израильские зенитные ракетные системы ПВО и ПРО
Для перехвата баллистических ракет до входа их в атмосферу Воздушные силы Армии обороны Израиля используют системы Arrow-2 и Arrow-3. В их разработке и производстве с 1994 года принимали участие израильские и американские компании: Israel Aerospace Industries, Boeing Defense, Space & Security, Elta Systems, Elisra Group, Rafael Advanced Defense, Israel Military Industries, Alliant Techsystems, Lockheed Martin, Raytheon и Ceradyne.
Ключевыми элементами системы ПРО являются пусковые установки (до 8 ПУ) с шестью противоракетами большой дальности, радиолокаторы EL/M-2080 Green Pine или EL/M-2080S Super Green Pine, командно-коммуникационный центр Elisra Golden Citron, пункт управления запуском Israel Aerospace Industries Brown Hazelnut, дизельная электрическая станция, блок охлаждения РЛС и средства связи. Систему Arrow-2 обслуживают приблизительно 100 человек.
1. Буксируемая пусковая установка. 2. Командно-коммуникационный центр Golden Citron. 3. Узел связи. 4. Пункт управления запуском Brown Hazelnut. 5. Антенна РЛС EL/M-2080 Green Pine. 6. Центр управления РЛС. 7. Дизельная электрическая станция. 8. Блок охлаждения РЛС
Командно-коммуникационный центр Golden Citron, который обслуживает боевой расчёт из 8-10 человек, может контролировать до 14 перехватов одновременно и способен функционировать в автоматическом режиме. Обеспечивается взаимодействие с другими средствами ПРО театра военных действий и системами автоматизированного управления, для чего используется протокол Link 16. Помимо наведения противоракет вычислительный комплекс осуществляет расчёт точки падения боеголовки вражеской баллистической ракеты – в случае неудачного перехвата ракеты или образования крупных обломков эта информация передаётся Службе тыла для оповещения населения.
Пусковые установки и пункт управления запуском Brown Hazelnut можно располагать на расстоянии до 300 км от командно-коммуникационного центра. Пусковая установка, смонтированная на прицепе, весит 35 т. После запуска ПУ она перезаряжается в течение часа.

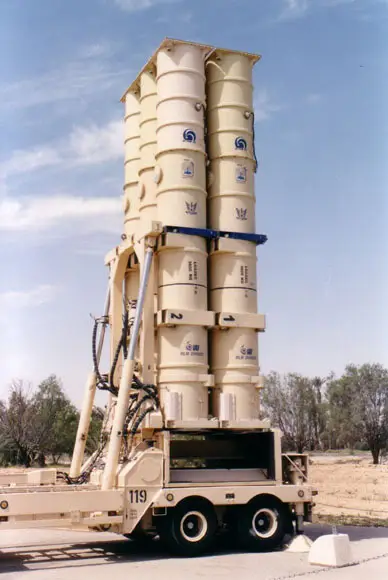

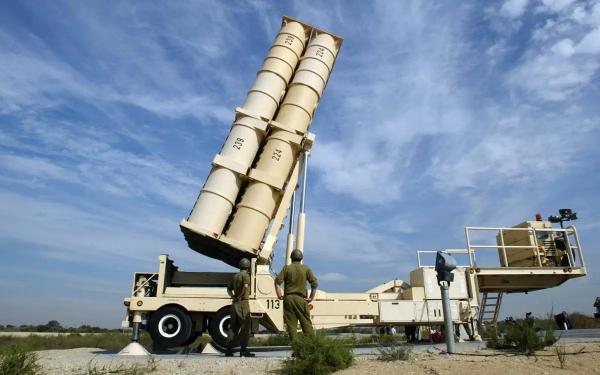

Пусковая установка Arrow-2

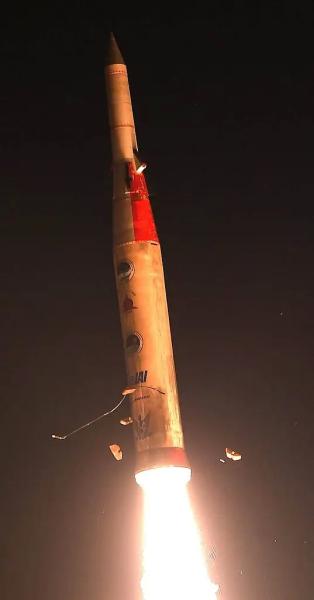

Двухступенчатая твердотопливная противоракета Arrow-2 оснащена двигателем с управляемым вектором тяги. Система самонаведения – комбинированная, включает инфракрасный и радиолокационный каналы. В отличие от американских Patriot PAC-3 и THAAD, в которых поражение цели осуществляется кинетическим ударом, на Arrow-2 имеется осколочная боевая часть направленного действия массой 150 кг с эффективной зоной поражения 50 м. Противоракета Arrow-2 имеет длину 6,8 м, диаметр – 800 мм, стартовый вес – 1300 кг. Максимальная скорость – 3 км/с. Максимальная дальность перехвата – до 80 км. По информации, озвученной разработчиками, вероятность перехвата одной ракетой на максимальной дальности – не менее 90 %.
В настоящее время наиболее продвинутым вариантом является Arrow-2 Block-5. Эта модификация совместима не только с израильскими радарами семейства Green Pine, но и с американскими РЛС, такими как AN/TPY-2, AN/SPY-1 и AN/SPY-6.
Первая батарея Arrow-2 была развернута в марте 2000 года на авиабазе Пальмахим, недалеко от города Ришон-ле-Цион и достигла полной боеготовности через год.

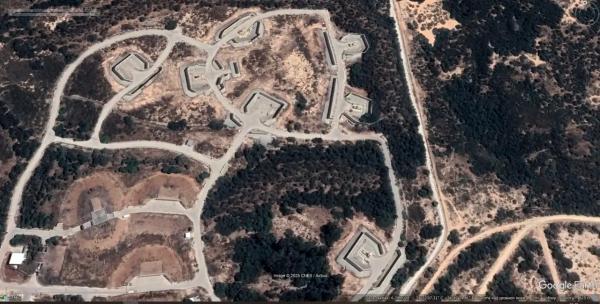

Спутниковый снимок Google Earth: позиция противоракетной системы Arrow-2 и РЛС на авиабазе Эйн-Шемер
Ещё одну батарею в октябре 2002 года разместили на авиабазе Эйн-Шемер недалеко от города Хадера, а третью в 2012 году – на военном объекте в окрестностях поселения Таль-Шахар, в центре страны, между Гедерой и Латруном. Однако впоследствии эту батарею переместили на авиабазу Пальмахим. Также позиции для Arrow-2 оборудовались в окрестностях авиабазы Сдот-Миха. Наличие нескольких оборудованных позиций позволяет осуществлять маневр огневыми батареями и гибко реагировать на меняющуюся обстановку.
Спутниковый снимок Google Earth: позиция противоракетной системы Arrow-2 на авиабазе Пальмахим
В израильских СМИ писали, что первоначально для каждой системы Arrow-2 предполагалось иметь 150-200 противоракет. Однако, судя по всему, впоследствии заказ был увеличен.
В 2008 году Израиль и США начали совместную разработку более дальнобойной системы противоракетной обороны, получившей обозначение Arrow-3. При создании этой системы ПРО ставилась задача добиться вероятности поражения одиночных целей не менее 99 %.
Для выдачи целеуказания твердотопливным противоракетам с отклоняемым вектором тяги планировалось опираться на РЛС EL/M-2080S Super Green Pine и AN/TPY-2, а также высотные БПЛА, оснащенные высокочувствительными оптоэлектронными датчиками. Дальность поражения нового тяжелого перехватчика должна быть в несколько раз выше, чем у Arrow-2, и фактически она ограничивается зоной действия систем обнаружения. Высота перехвата – до 100 км. Скорость противоракеты – до 4,5 км/с.

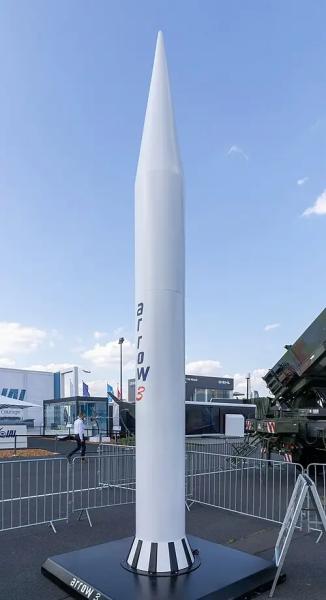

Макет противоракеты Arrow-3 на выставке ILA 2024
В отличие от Arrow-2, оснащенной осколочной боевой частью, перехватчик Arrow-3 поражает вражескую баллистическую ракету прямым попаданием.

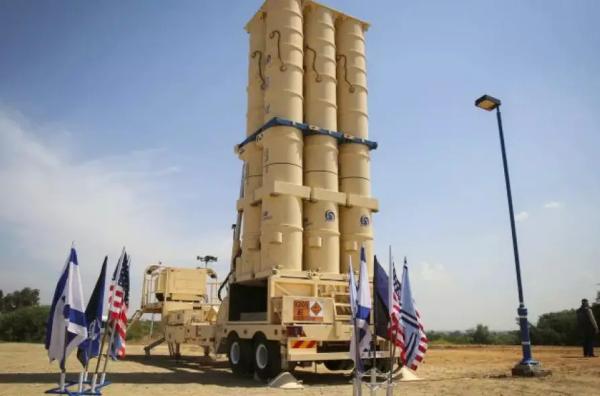

Как и Arrow-2, противоракеты Arrow-3 хранятся в герметичных транспортно-пусковых контейнерах и стартуют вертикально с буксируемой пусковой установки.
После серии испытаний систему Arrow-3 поставили на опытное боевое дежурство в 2017 году. Серийное производство противоракет было налажено на производственных мощностях базирующегося в США предприятия Stark – являющегося дочкой Israel Aerospace Industries.

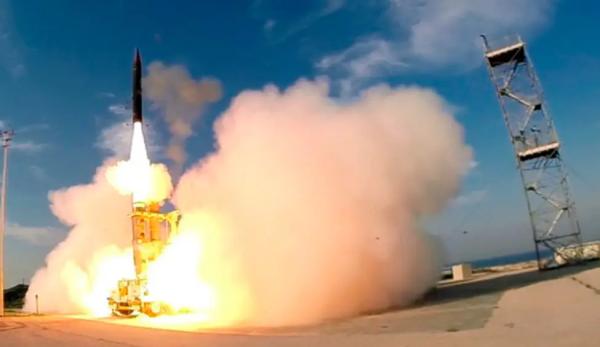

Испытательные запуски осуществлялись со стартовой площадки на авиабазе Пальмахим, однако система полностью там и не развёртывалась. Ряд источников утверждал, что площадка для запуска дальнобойных противоракет оборудовалась в Таль-Шахаре, но обнаружить её в этом месте не удалось.

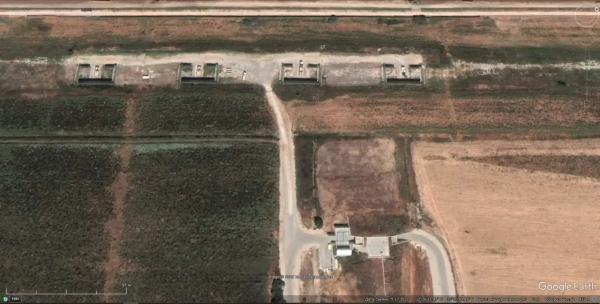

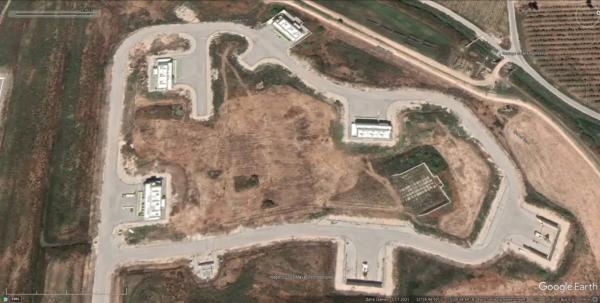

Спутниковый снимок Google Earth: предполагаемая позиция пусковых установок Arrow-3 на авиабазе Эйн-Шемер
Стартовая позиция с двумя пусковыми установками, расположенными рядом с укреплёнными железобетонными укрытиями, имеется на авиабазе Эйн-Шемер. Возможно, что это и есть буксируемые ПУ Arrow-3.

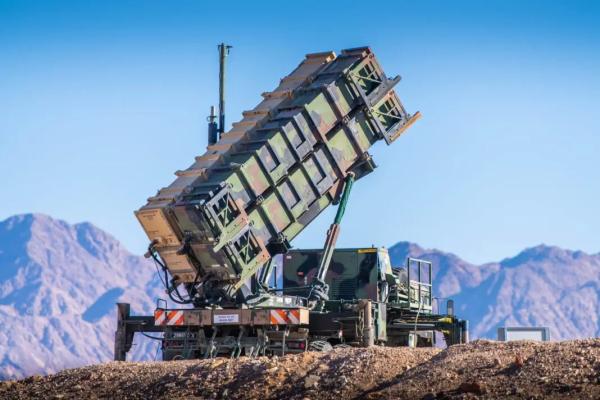

Первые две батареи ЗРК «Пэтриот» Израиль получил из состава Армии США к началу войны 1991 года. В начале 21 века Воздушные силы Армии обороны Израиля располагали восемью батареями PAC-2/GEM с многофункциональными радиолокационными станциями с фазированной антенной решёткой AN/MPQ-53, пунктами управления огнём AN/MSQ-104, пусковыми установками М901 на четыре ЗУР каждая, зенитными управляемыми ракетами MIM-104D, источниками энергоснабжения AN/MSQ-26, средствами связи, радиотехнической и визуальной маскировки и вспомогательным оборудованием.
ЗУР MIM-104D весит около 900 кг и имеет радиокомандное наведение с визированием через собственный приёмник. Длина ракеты – 5,3 м, диаметр – 400 мм, размах крыла – 863 мм. Максимальная скорость полёта ЗУР – 1190 м/с. Дальность – более 100 км. Потолок – более 30 км.
Данная модификация была в основном заточена на борьбу с аэродинамическими целями и обладает ограниченными противоракетными возможностями. Впоследствии при технической поддержке со стороны Raytheon и Lockheed Martin израильтяне модернизировали имеющиеся «Пэтриоты» до уровня PAC-2/GEM+, и этот вариант с расширенными противоракетными возможностями получил в Израиле наименование Yahalom («Алмаз»).
В 2024 году было заявлено, что все израильские «Пэтриоты» подлежат списанию, и относительно недавно в СМИ появилась информация о передаче «устаревших» комплексов Украине. Впрочем, есть вероятность, что это не вполне соответствует действительности и являлось частью кампании дезинформации, призванной скрыть подготовку к удару по Ирану.
В 2006 году компания Rafael Advanced Defense Systems получила контракт на создание зенитной ракетной системы, предназначенной для перехвата вражеских самолетов, крылатых ракет, беспилотников и оперативно-тактических ракет.
Система, известная как Kela David, разрабатывалась совместно с американской корпорацией Raytheon и заступила на боевое дежурство в 2017 году на авиабазе Хацор в центральной части страны. Сейчас в этом месте развёрнуты две батареи.

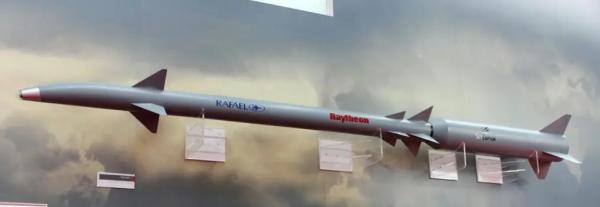

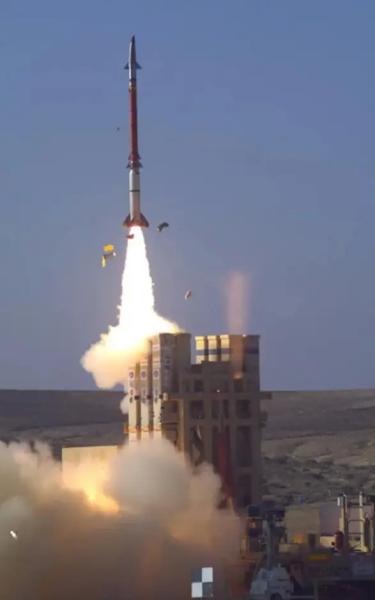

Для перехвата используется высокоманевренная двухступенчатая противоракета Stunner с комбинированной многоканальной системой наведения, включающей комбинацию радиокомандного, активного радиолокационного и инфракрасного наведения.
Ракета имеет длину 4,6 м и способна развивать скорость до 2500 м/с. Она не несет боевой части, поражая цель кинетическим ударом. Комплекс имеет эффективную дальность поражения до 250 км, потолок до 30 км и способен перехватывать баллистические ракеты с дальностью стрельбы до 300 км. В состав батареи входят: многофункциональная РЛС IAI Elta EL/M-2084 MMR с АФАР, командный пункт и размещенные на полуприцепах 12-контейнерные пусковые установки вертикального старта.
Система Kela David, как ЗРК Patriot, способна бороться как с аэродинамическими, так и с баллистическими целями и является универсальной. Она рассматривается в качестве промежуточного звена между дальнобойными противоракетными ЗРС Arrow-2/3 и системой ближней обороны Iron Dome.
Наиболее массовой и часто применявшейся в прошлом является система Iron Dome, предназначенная для защиты от ракет и артиллерийских снарядов с дальностью полёта до 70 км, а также для уничтожения аэродинамических целей, таких как крылатые ракеты и самолеты, летящие на высоте до 10 км. Минимальная дальность составляет 4,5 км. Сейчас дальность стрельбы доведена до 120 км. Заявлено, что одна батарея может прикрыть территорию площадью до 150 км². Разработчиками системы являются компании Rafael Advanced Defense Systems и Israel Aerospace Industries.

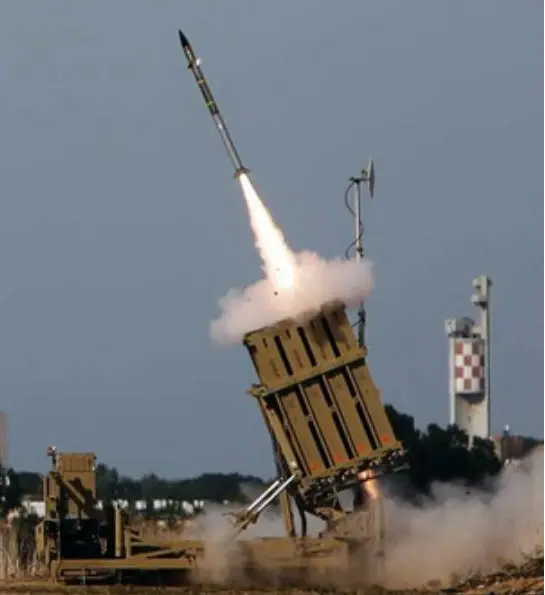

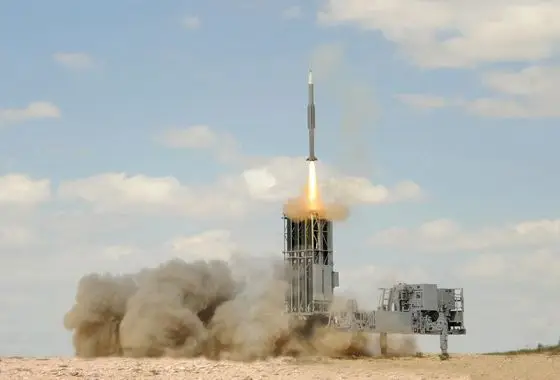

Запуск ракеты-перехватчика системы Iron Dome
Перехват осуществляется противоракетой Таmir с активной радиолокационной системой наведения. Стартовая масса составляет 90 кг, диаметр – 160 мм, длина – 3 м. Скорость – около 750 м/с. Уничтожение цели происходит подрывом осколочной боевой части. В производстве деталей для перехватчиков Таmir участвует корпорация Raytheon.
Обычно в составе батареи Iron Dome имеется 3-4 пусковые установки (20 ракет на ПУ). Обнаружение целей осуществляется многоцелевой РЛС EL/M-2084 от компании ELTA Systems.

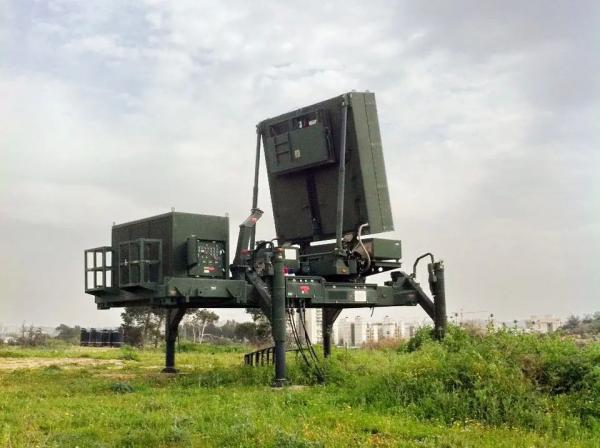

Радиолокатор системы Iron Dome
Батарейный командный пункт разработан компанией mPrest Systems. Управление пусковыми установками, поступление информации от РЛС и обмен данными с другими системами происходит по высокочастотным беспроводным каналам. Время реакции с момента обнаружения цели до пуска ракеты-перехватчика составляет менее 1 с. Алгоритм работы предусматривает, что перехват цели осуществляется в наивысшей точке траектории. Это сделано, чтобы минимизировать ущерб в случае, если вражеская неуправляемая ракета или артиллерийский снаряд будут снаряжены боевым отравляющим веществом.
Развертывание «Железного купола» началось на юге Израиля в первой половине 2011 года. В 2012 году эффективность системы составляла приблизительно 70 %. Стоимость одной противоракеты оценивалась в $30 000.
По состоянию на август 2014 года на территории Израиля имелось девять работоспособных батарей Iron Dome. За 50 дней конфликта палестинцы выпустили 4594 ракеты и минометных мин. Батареи Iron Dome перехватили 735 целей, которые на основании траекторных данных сочли опасными. Показатели успешности перехватов составили примерно 90 %. Только 70 «Касамов», выпущенных по Израилю из Газы, не были перехвачены. Один мирный житель погиб, а трое других и девять военнослужащих были ранены минометными минами, но они не находились в районах, защищенных Iron Dome. Всего Армия обороны Израиля заказала 15 батарей системы «Железный купол», но сколько их развернуто в настоящее время, неизвестно.
До определённого момента руководство ЦАХАЛ считало основной угрозой палестинские «Касамы», сделанные из водопроводных труб, и иранские баллистические ракеты. Однако в связи с массовым производством в Иране дронов-камикадзе стало больше внимания уделяться зенитным ракетным комплексам, способным бороться с летательными аппаратами, действующими на малой высоте.

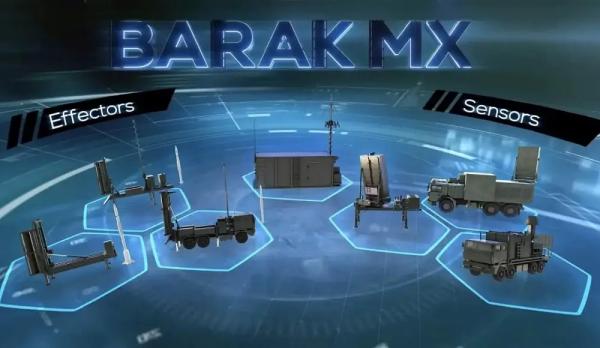

Известно, что против иранских БПЛА применялся ЗРК Barak МХ. Этот комплекс является вариантом ЗРК Barak-8, который спроектирован компанией Israel Aerospace Industries на базе корабельного Barak-1 по заказу Индии.
Сухопутная батарея ЗРК Barak МХ состоит из пункта боевого управления, многофункционального радара подсвета и наведения, опирающегося на другие РЛС, трёх пусковых установок с восемью ракетами вертикального старта, транспортно-заряжающих машин, мобильной дизельной электростанции и машины связи.
Твердотопливная двухступенчатая ЗУР с активной радиолокационной ГСН весит 275 кг и имеет длину 4,5 м. Масса боевой части составляет 60 кг. Дальность поражения аэродинамических целей достигает 90 км. Баллистические ракеты могут быть перехвачены в зоне 20 км.
После старта ракета выводится на траекторию перехвата и получает подсветку от РЛС наведения ELM-2248. При подлете к цели на дистанцию включения активной ГСН происходит запуск второго двигателя. Аппаратура наведения в полёте обеспечивает передачу информации на ракету и может перенацеливать её после запуска, что повышает гибкость применения и снижает расход ЗУР.
Примерно 20 лет назад израильская компания Rafael Advanced Defense Systems разработала мобильный зенитный ракетный комплекс SPYDER (Surface-to-air Python and Derby — «Земля-воздух, Python и Derby»), предназначенный для перехвата воздушных целей на малых и средних дальностях, пригодный для использования в войсковой и объектовой ПВО.
Первоначально израильских военных данный комплекс не заинтересовал, и он поставлялся только на экспорт. Однако экспортный успех, основанный на хороших служебно-эксплуатационных характеристиках, и удачное соотношение «стоимость-эффективность», а также возросшая угроза со стороны иранских беспилотников заставили командование Армии обороны Израиля пересмотреть своё мнение относительно ЗРК SPYDER.
В 2024 году АОИ приняла на вооружение некоторое количество «Спайдеров» и поставила их на боевое дежурство. Подробности не сообщаются, но по неподтверждённым данным, речь идёт о двух батареях, интегрированных в систему ПВО/ПРО.

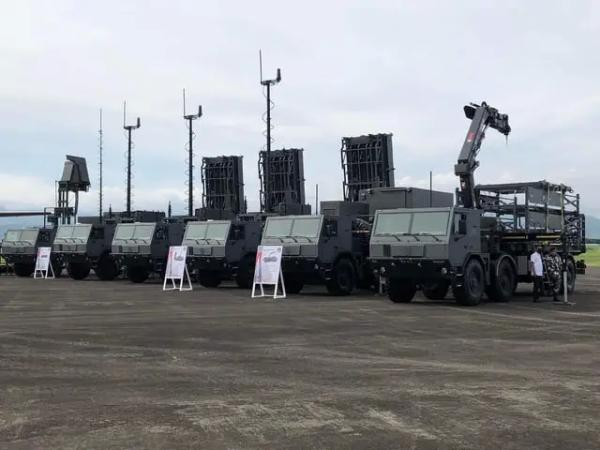

По всей видимости, израильская армия закупила модификацию, в которой все компоненты комплекса размещаются на общей колёсной базе, в том числе транспортно-пусковые контейнеры и радиолокатор. При поиске целей зенитная батарея опирается на РЛС EL/M-2084.
Для поражения воздушных целей применяются ЗУР двух типов. На дистанции до 20 км используется адаптированная для запуска с наземной установки ракета «воздух-воздух» с ИК ГСН Python-5. Она имеет стартовую массу 105 кг, длину 3,1 м и оснащена боевой частью массой 11 кг. Ракета Derby с активным радиолокационным наведением способна поражать цели на дальности до 50 км. Она имеет длину более 3,6 м и весит 118 кг. Сообщалось, что «Дерби» может атаковать как аэродинамические, так и баллистические цели.
Израильские лазерные системы противовоздушной и противоракетной обороны
Высокая стоимость ракет-перехватчиков комплекса Iron Dome заставила искать бюджетные альтернативные варианты. В августе 2020 году на границе с сектором Газы была опробована лазерная система Light Blade, в основном предназначенная для уничтожения шаров с гелием, под которые арабы подвешивали зажигательные устройства.
Помимо шаров, этот боевой лазер на дистанции до 2 км мог бороться с лёгкими дронами. Сообщается, что комплекс сбил почти 100 % шаров и квадрокоптеров, залетевших в зону поражения, но его эффективность сильно ограничивала малая дальность действия.
Кроме того, система Light Blade в силу небольшого энергетического потенциала не могла сбивать неуправляемые ракеты и миномётные мины.
Более мощным лазерным оружием является система Iron Beam, которая, как утверждают израильские источники, имеет дальность действия до 10 км. Впрочем, стоит понимать, что эффективность боевого лазера очень сильно зависит от погодных условий, состояния атмосферы и типа цели. В неофициальном экспертном анализе, опубликованном в 2020 году, говорится, что Iron Beam может уничтожать самодельные палестинские ракеты начиная с дистанции 7 км, при условии, что на цель будут одновременно воздействовать два высокоэнергетических волоконно-оптических лазера мощностью 100 кВт.
Концепция Iron Beam как часть многоуровневой системы противовоздушной и противоракетной обороны была анонсирована на авиасалоне в Сингапуре в 2014 году. Разработка осуществлялась компанией Rafael в сотрудничестве с Lockheed Martin. С самого начала система рассматривалась как мобильная. Iron Beam состоит из радиолокационной станции, которая ведёт обнаружение целей и осуществляет точное определение координат, блока управления и двух лазерных установок, работающих синхронно.
В апреле 2022 года Министерство обороны Израиля и Rafael объявили, что в ходе серии экспериментов система успешно сбивала беспилотники, ракеты и минометные бомбы на американском ракетном полигоне White Sands в штате Нью-Мексико.
В конце 2023 года стало известно, что система Iron Beam была развёрнута на границе с сектором Газа. Первый случай боевого применения состоялся в октябре 2024 года. До января 2025 года боевые лазеры перехватили более 40 беспилотников, запущенных «Хезболлой». На основании результатов опытной эксплуатации принято решение о создании более мощной установки, получившей обозначение Iron Beam-М.
Анализ боевой эффективности израильской системы противовоздушной и противоракетной обороны
После завершения острой фазы вооруженного противостояния между Израилем и Ираном можно констатировать, что более 1000 запущенных иранских дронов-камикадзе и крылатых ракет своего предназначения не выполнили и по большей части были сбиты за пределами израильской территории. Основную роль в отражении атак БПЛА и КР сыграли истребители-перехватчики, боевые вертолёты и иорданские средства противовоздушной обороны. О том, как себя проявили в этом конфликте новые израильские ЗРК средней и малой дальности, а также боевые лазеры, информации пока нет.
Так или иначе, но медлительные иранские «Шахеды», летящие до объекта атаки более 8 часов, оказались лёгкой добычей для современной многоуровневой системы ПВО, и на израильской территории зарегистрировано падение одного беспилотника.
Во многом задача противодействия иранской баллистике облегчалась тем, что за районами пусков постоянно наблюдали американские и израильские разведывательные спутники. С учетом того, что длительность полёта баллистической ракеты, запущенной с территории Ирана по Израилю, составляет 12-15 минут, в распоряжении израильской системы ПРО, опирающейся на надгоризонтные радиолокационные станции, имелся достаточный временной запас, чтобы подготовиться к отражению атаки.

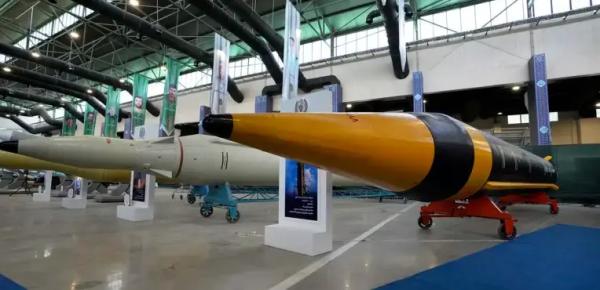

Наибольшую опасность для израильских гражданских и военных объектов представляли иранские баллистические ракеты. Согласно американским оценкам, к началу конфликта у Ирана имелось более 3000 баллистических ракет различного класса на твёрдом и жидком топливе и приблизительно 300 пусковых установок. Значительная часть иранских ракет имеет архаичную конструкцию, основанную на северокорейской копии советской Р-17, созданной в 1960-е годы. В частности, такой ракетой является Shahab-3, способная нести кассетную боевую часть, содержащую несколько сотен осколочных суббоеприпасов. Дальнейшими вариантами развития жидкостных ракет семейства Shahab стали более крупные баллистические ракеты средней дальности Ghadr, а также Emad с дальностью пуска 1800 км и Khorramshahr-1 с дальностью пуска более 2000 км. Двухступенчатые жидкостные Safir и Simorgh способны поражать цели на дальности 2200-4000 км. Помимо ракет с ЖРД в Исламской республике Иран создавались и серийно выпускались твердотопливные БРСД Sejjil с дальностью до 2000 км. Имеется информация, что компоненты твердого ракетного топлива поставлял Китай.
Согласно информации, опубликованной в иранских СМИ, в ракетах, построенных после 2006 года, благодаря применению новой системы управления удалось добиться КВО 50-100 метров. Так ли это на самом деле, неизвестно, но большинство западных экспертов сходится во мнении, что реальное отклонение от точки прицеливания может быть в 10 раз больше. Что, в общем-то, подтверждается результатами применения иранской баллистики.
Данные о детальной статистике иранских ракетных ударов в различных источниках не совпадают. Но исходя из имеющейся информации, можно утверждать, что до прекращения обмена ударами Иран в ходе операции «Правдивое обещание 3» смог запустить по Израилю более 500 баллистических ракет. Также к ракетным атакам присоединились йеменские хуситы.
В первые три дня конфликта Иран запускал за сутки в среднем более 120 ракет. Однако начиная с вечера 16 июня количество пусков сократилось до 3-5 в сутки. Ряд российских СМИ объясняли это тем, что уцелевшее иранское военно-политическое руководство решило вести «войну на истощение» и экономит ракеты. В реальности снижение числа обстрелов в первую очередь было связано с дезорганизацией вооруженных сил ИРИ, уничтожением ракетных арсеналов и тотальной охотой израильской авиации за пусковыми установками. В дальнейшем имели место всплески числа пусков ракет, но, несмотря на крайне воинственную иранскую риторику, в одном залпе больше 25 единиц не стартовало, что свидетельствует о снижении иранского ударного потенциала.
По населённым районам Израиля ударило 33 иранские ракеты. При этом погибли 28 человек, и 1472 получили ранения. В число раненых вошли люди, испытавшие «эмоциональный шок» и травмы в процессе эвакуации в укрытия.
Ряд изданий, освещающих 12-дневную дистанционную израильско-иранскую войну, говорят о неэффективности израильского «Железного купола», что, по меньшей мере, странно. Даже неспециалистам известно, что система Iron Dome в первую очередь предназначена для перехвата неуправляемых ракет малой дальности и артиллерийских снарядов, но никак не для противодействия баллистическим ракетам средней дальности. Впрочем, пуски перехватчиков Iron Dome тоже имели место. В первую очередь это делалось для дробления крупных фрагментов уже перехваченных ракет, с целью снизить ущерб от их падения.
Основная нагрузка по борьбе с иранской баллистикой легла на системы Arrow 2, Arrow 3 и Kela David. Возможно, что также привлекались ЗРК MIM-104 Patriot PAC-2/GEM+ и Barak MX.
В целом можно констатировать, что система противоракетной обороны Израиля продемонстрировала неплохую эффективность, обезвредив не менее 85 % иранской баллистики. С учётом того, что в первые дни Иран пытался перенасытить израильскую ПРО – это очень неплохой показатель. Также обращает на себя внимание то, что Израиль задолго и тщательно готовился к вооруженному противостоянию с Ираном. Зная примерное число иранских БРСД, в распоряжении ЦАХАЛ имелось достаточное количество средств обнаружения, противоракет и огневых батарей.
